L’alliance de l’esthétique et de la technique : Guide complet de la trappe de sol à carreler

Dans l’architecture moderne, qu’elle soit résidentielle, commerciale ou industrielle, la gestion des accès techniques souterrains représente un défi d’ingénierie et de design permanent. Comment permettre une inspection rapide, sécurisée et fonctionnelle des réseaux complexes (eaux usées, électricité, gaines techniques, machineries de piscine, vide sanitaire ou caves) sans dénaturer l’esthétique d’un sol soigneusement revêtu de pierre naturelle, de béton ciré ou de grès cérame ?

La trappe de sol à carreler s’est imposée au fil des années comme la solution structurelle de référence pour les architecttes et les poseurs. Ce dispositif technique permet de concilier la discrétion d’un revêtement continu et fluide à la robustesse mécanique d’un système de fermeture normé. Chez Couvercle Acier, notre expertise quotidienne nous amène à analyser et accompagner des centaines de projets d’aménagement : de la simple trappe de cave domestique d’accès intérieur au projet industriel d’envergure soumis à des contraintes de charge extrêmes. Ce guide complet a pour but de vous transmettre l’intégralité du savoir technique indispensable pour choisir, dimensionner, installer et entretenir une trappe de visite dans les règles de l’art.

I. Comprendre la structure d’une trappe de sol à carreler

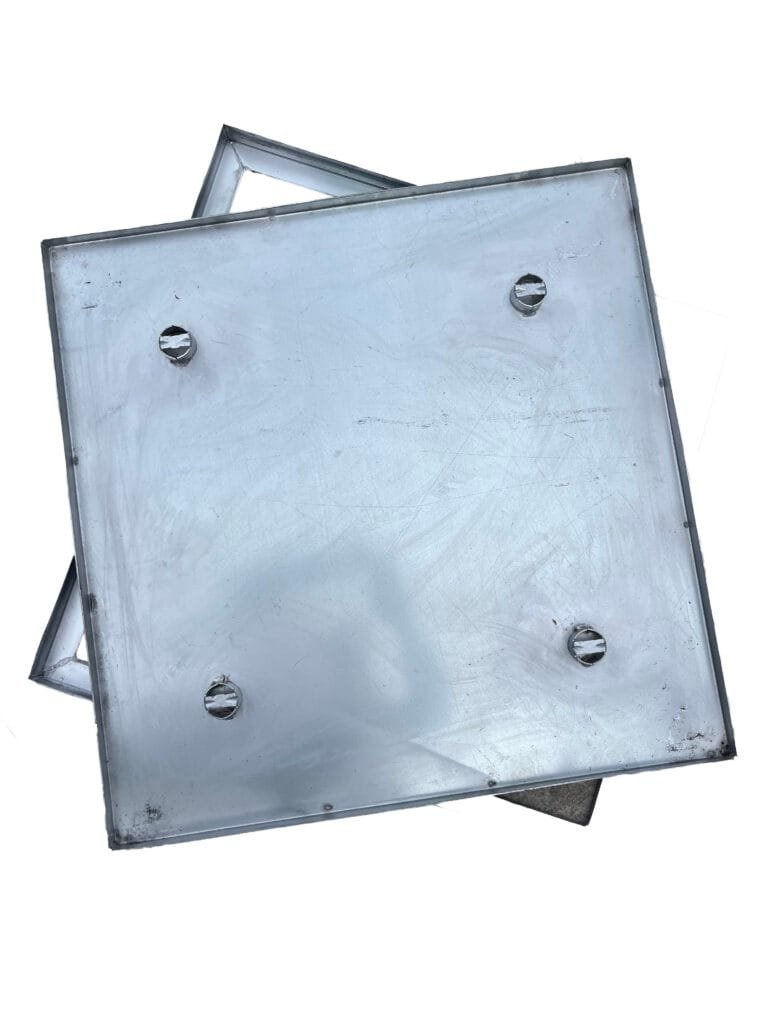

Une trappe de sol à carreler ne se résume pas à un simple couvercle de protection posé sur un trou. Il s’agit d’un système d’ingénierie à double action, conçu pour s’intégrer structurellement dans la dalle de béton d’un bâtiment tout en préservant la continuité visuelle du revêtement de surface. Le dispositif est composé de deux éléments principaux indissociables :

• Le cadre dormant (ou châssis extérieur) : Destiné à être ancré directement et définitivement dans la dalle de béton ou la chape de ciment. Il assure la stabilité mécanique globale du système, supporte les contraintes de charge appliquées en surface et intègre la gorge d’étanchéité.
• Le bac mobile (ou trappe intérieure) : C’est la partie creuse et amovible du dispositif. Ce bac est spécifiquement dimensionné pour recevoir un béton de remplissage structurel (armé ou fibré) qui servira de support de collage pour votre finition décorative finale (carrelage, pierre, dalles de terrasse, parquet ou résine).

1. Le choix des matériaux : Une question de durabilité environnementale

Le choix de la nuance métallique constituant le cadre et le bac mobile est le premier critère de durabilité et de résistance à la corrosion de votre installation. Trois matériaux principaux se partagent le marché, chacun répondant à des contraintes d’exposition bien précises :

A. L’Aluminium

Particulièrement prisé pour son excellent rapport qualité/prix, sa légèreté naturelle et sa facilité de mise en œuvre. L’aluminium présente une très bonne résistance à l’oxydation atmosphérique standard grâce à sa couche d’alumine naturelle. Il est idéal pour des applications intérieures (accès aux vides sanitaires dans une buanderie, trappe de cave dans une cuisine) ou pour des terrasses résidentielles privatives non soumises à des agressions chimiques particulières.

B. L’Acier Galvanisé

C’est le choix par excellence pour allier robustesse mécanique de haut niveau et accessibilité budgétaire. L’acier subit un traitement de galvanisation à chaud par immersion, créant une barrière sacrificielle de zinc qui le protège durablement contre la corrosion atmosphérique et l’humidité constante. Les modèles en acier galvanisé sont particulièrement recommandés pour les installations extérieures, les cours de livraison, les garages et toutes les zones de passage régulier où les contraintes mécaniques de cisaillement et de compression sont importantes.

C. L’Acier Inoxydable (Inox)

Matériau haut de gamme absolu, l’inox (généralement proposé en nuance AISI 304 ou AISI 316 pour les milieux les plus agressifs) est techniquement indispensable dans les zones côtières ou maritimes (soumises aux embruns salins), les abords immédiats de piscines (forte concentration de chlore et d’agents oxydants), ainsi que dans les bâtiments de l’industrie agroalimentaire ou pharmaceutique soumis à des protocoles de nettoyage à haute pression et à des désinfectants acides.

II. Classes de charge et Normes : Sécuriser l’ouvrage selon la norme EN 124

L’erreur la plus fréquente – et la plus dangereuse – lors de l’achat d’une trappe de sol à carreler réside dans la mauvaise évaluation de la charge que le dispositif devra supporter au cours de sa vie utile. Une sous-estimation des contraintes mécaniques peut entraîner une déformation irréversible du bac mobile sous le poids des charges. Cette déformation engendre un arc-boutant du châssis, rendant l’ouverture de la trappe totalement impossible, détruisant le carrelage de finition, et pouvant provoquer un affaissement structurel catastrophique du sol.

L’Union européenne a codifié la résistance des dispositifs de couronnement et de fermeture pour les zones de circulation via une norme harmonisée stricte selon Wikipédia : la norme EN 124. Celle-ci segmente les produits en plusieurs classes de charge bien distinctes.

1. La Classe A15 : L’usage piétonnier exclusif

La trappe de visite appartenant à la classe de charge A15 est structurellement conçue pour supporter une charge de test minimale de 15 kN, ce qui équivaut géométriquement à une pression statique d’environ 1,5 tonne.

Conformément aux directives techniques de la norme EN 124, ces dispositifs sont exclusivement réservés aux surfaces utilisables par les piétons et les cyclistes. On les installe en toute conformité dans :

• Les pièces de vie résidentielles (salles de bains, celliers, cuisines, couloirs d’accès).
• Les terrasses extérieures privatives, balcons et jardins paysagers.
• Les zones urbaines purement piétonnes interdites d’accès aux véhicules de services.

2. La Classe B125 : Trottoirs, zones piétonnes et parkings privatifs

Dès que la zone d’installation est susceptible d’accueillir un véhicule motorisé, même de manière occasionnelle ou exceptionnelle, il est impératif de monter en gamme et de sélectionner un dispositif de classe B125. La norme EN 124 spécifie qu’une trappe B125 doit valider une charge de contrôle de 125 kN, soit environ 12,5 tonnes de résistance.

Ce niveau de performance est obligatoire pour :

• Les voies d’accès de garages résidentiels et les parkings intérieurs ou extérieurs pour voitures particulières.
• Les trottoirs, les zones piétonnes à trafic léger et les espaces carrossables périphériques des bâtiments.
• Elle garantit que le passage ou le stationnement prolongé d’un véhicule (type berline, SUV ou utilitaire léger) ne provoquera aucun affaissement ou fléchissement du bac de carrelage.

Classe de charge	Résistance nominale	Applications types (Norme EN 124)
A15	15 kN (~1,5 tonne)	Zones exclusivement piétonnes, cycles, terrasses, intérieurs domestiques.
B125	125 kN (~12,5 tonnes)	Trottoirs, parkings privatifs, allées de garage, accès véhicules légers.

III. Le confort et la sécurité d’ouverture : L’assistance hydraulique

Un facteur technique souvent négligé lors de la conception d’un accès par le sol est le calcul du poids mort de la trappe une fois celle-ci finalisée. Une trappe de sol à carreler, par définition, est un réceptacle vide. Pour assurer sa rigidité mécanique et sa résistance à la classe de charge annoncée, elle doit obligatoirement être remplie d’un mortier ou d’un béton de structure, auquel s’ajoutent le poids de la colle à carrelage et le poids propre du revêtement de finition (comme une dalle en pierre naturelle ou de grands carreaux de grès cérame).

Pour un modèle de dimension standard moyenne (600×600 mm), le poids total de la partie amovible peut facilement osciller entre 35 kg et 55 kg selon l’épaisseur du bac. Soulever une telle masse verticalement à bout de bras, à l’aide de simples clés d’ouverture, représente un effort physique violent et dangereux pour les vertèbres, limitant drastiquement la fréquence d’inspection des réseaux.

1. La Trappe assistée par vérins hydrauliques à gaz

Pour pallier cette contrainte d’exploitation et sécuriser les interventions des techniciens ou des propriétaires, l’intégration d’un système d’assistance hydraulique est une nécessité absolue pour tous les formats supérieurs à 500×500 mm.

• Le principe des vérins à gaz : Des vérins oléopneumatiques calculés en fonction du poids théorique du bac carrelé sont fixés entre le cadre dormant et le châssis ouvrant. Lors du déverrouillage de la trappe, les vérins se détendent et développent une force de poussée qui compense la masse du béton. Une seule personne peut alors ouvrir la trappe sans aucun effort, d’une seule main.
• Sécurité anti-retombée : En plus de faciliter l’ouverture, l’assistance hydraulique joue un rôle de sécurité fondamental. Les vérins maintiennent la trappe en position ouverte à un angle de sécurité (généralement entre 85° et 90°) et intègrent souvent un système de verrouillage mécanique empêchant la fermeture accidentelle de la trappe pendant qu’un opérateur travaille dans le réseau souterrain.

IV. Focus technique : Les grandes dimensions (Le cas du format 1000×1000 mm)

Certains projets architecturaux ou industriels exigent des dimensions d’ouverture hors-normes. C’est le cas lorsqu’il faut permettre le passage de techniciens équipés, l’accès à de grandes cuves de stockage d’eau, des vannes de sectionnement de gros diamètres, ou l’extraction de pompes de filtration de piscines collectives. Le format 1000×1000 mm en acier galvanisé est devenu le standard technique des grands accès.

Cependant, fabriquer et installer une trappe à carreler d’un mètre carré impose des contraintes physiques particulières :

• Le renforcement structurel interne : À cette échelle, la pression exercée par le coulage du béton de remplissage et les charges de surface appliquées au centre de la trappe peuvent provoquer un effet de tuilage (fléchissement du métal). Il est impératif que le bac mobile soit équipé d’usine d’un treillis d’armature en acier soudé et de barres de renfort transversales inférieures pour rigidifier l’ensemble.
• La problématique du poids extrême : Une trappe de 1000 x 1000 mm remplie de béton et carrelée peut peser entre 120 kg et 160 kg. L’utilisation de vérins à gaz surpuissants avec rotules renforcées et charnières robustes en acier est ici une obligation technique absolue sous peine de rendre l’équipement totalement inutilisable.
• L’étanchéité périphérique : Plus la périphérie d’un cadre est grande, plus le risque de déformation locale et de fuite d’étanchéité augmente. Les modèles de grandes dimensions de qualité professionnelle doivent intégrer un système de fermeture multipoints par vis de serrage en acier inoxydable afin de garantir une compression homogène du joint sur les 4 mètres de périmètre linéaire.

V. Guide de Pose Millimétré : Les étapes du succès pour les professionnels

Une pose réussie de trappe de sol à carreler est une pose qui garantit deux choses : une planéité parfaite du sol fini pour éviter tout risque de trébuchement, et un alignement des joints si précis que le dispositif devient virtuellement invisible à l’œil nu. Voici le protocole de pose professionnel recommandé par nos ingénieurs :

Étape 1 : Préparation de la réservation dans la dalle

Ne coulez jamais votre dalle définitive au ras des dimensions nominales de la trappe. Prévoyez une réservation périphérique (une trémie) supérieure de 50 à 100 mm par rapport aux dimensions extérieures hors-tout du cadre dormant. Cela vous permettra d’avoir l’espace nécessaire pour couler un mortier de scellement sans retrait haute résistance autour des pattes d’ancrage du cadre.

Étape 2 : Le calage et la mise à niveau (L’étape reine)

Positionnez le cadre dormant dans la réservation. À l’aide d’un niveau laser ou d’une règle de maçon de grande longueur, ajustez la hauteur du cadre. Attention à l’erreur classique : Le haut du cadre métallique ne doit pas affleurer la chape brute, mais doit être parfaitement aligné avec le sommet du carrelage final. Vous devez donc calculer précisément :

$$\text{Hauteur du cadre} = \text{Hauteur de la chape} + \text{Épaisseur de la colle à carrelage (2 à 4 mm)} + \text{Épaisseur du carreau}$$

Utilisez des cales d’espacement en plastique ou en métal sous le cadre pour verrouiller sa position avant le coulage du mortier de scellement.

Étape 3 : Le remplissage du bac mobile

Pour éviter que le cadre ne se déforme sous la pression du scellement, laissez le bac mobile verrouillé et vissé à l’intérieur du cadre dormant pendant l’opération de fixation dans la dalle.

Une fois le cadre parfaitement scellé et sec, préparez le remplissage du bac :

1. Vérifiez la présence du treillis de renfort.
2. Coulez un béton de classe de résistance minimale C25/30.
3. Arasez le béton en laissant une hauteur vide correspondant exactement à l’épaisseur de votre carreau augmentée de l’épaisseur de la colle.
4. Astuce de pro : Laissez sécher le béton à cœur à l’intérieur du bac pendant au moins 48 à 72 heures avant d’entamer la pose du carrelage. Le béton subit un phénomène de retrait naturel lors de sa prise ; si vous carrelez trop tôt, ce retrait provoquera des micro-fissures ou le décollement de vos carreaux.

Étape 4 : Le calepinage et le collage du carrelage

Pour obtenir l’effet « invisible » recherché, le plan de calepinage de la pièce doit être pensé en amont en intégrant la position de la trappe. Idéalement, les lignes de joints de votre pièce doivent traverser la trappe de manière continue.

• Utilisez un mortier-colle à haute flexibilité (classé C2S1 ou C2S2 selon les normes de pose) pour absorber les vibrations et les micro-mouvements lors des ouvertures/fermetures futures.
• La largeur du joint vide périphérique entre le cadre en aluminium ou en acier et les carreaux posés à l’intérieur de la trappe doit être identique à la largeur des joints de carrelage de la pièce (généralement 2 à 3 mm).

VI. Étanchéité et Gestion des Fluides Souterrains

L’un des rôles majeurs et pourtant invisible d’une trappe de visite de sol est d’agir comme une barrière étanche contre les agressions environnementales bilatérales : elle doit empêcher l’eau de ruissellement de surface de s’infiltrer dans les réseaux électriques ou techniques inférieurs, et inversement, elle doit bloquer hermétiquement les remontées de gaz d’égouts, d’odeurs nauséabondes ou d’humidité en provenance du sous-sol.

1. La supériorité des joints en élastomère EPDM

Oubliez les joints en mousse standards qui sèchent, se craquellent et perdent leur mémoire de forme en moins de deux ans sous l’effet des variations de température. Les trappes de sol de qualité professionnelle intègrent des profils de joints creux ou à lèvres en EPDM (Éthylène-Propylène-Diène Monomère). Cet élastomère présente une résistance exceptionnelle au vieillissement, à l’ozone, aux rayons UV et conserve ses propriétés d’élasticité et d’étanchéité même après des centaines de cycles de compression.

2. Le système de fermeture par vissage mécanique

Un joint n’est étanche que s’il est compressé de manière calibrée. C’est pourquoi les trappes à carreler performantes disposent de filetages aux angles (ou sur la périphérie) permettant de visser fermement le bac mobile dans le cadre dormant. Ce vissage assure une compression mécanique uniforme du joint EPDM sur tout le périmètre et fait également office de sécurité enfants ou anti-anti-intrusion.

Si la configuration de votre projet extérieur implique de fortes contraintes de ruissellement d’eaux pluviales en amont de votre trappe de sol, une simple étanchéité de contact peut s’avérer insuffisante. Dans ce cas précis, nous vous recommandons vivement de consulter notre guide technique complet sur l’installation d’un caniveau de drainage. Cet article détaille les méthodologies de captation, de dimensionnement et d’évacuation des flux hydrauliques de surface, vous permettant de créer une ligne de protection efficace en amont de vos zones d’accès techniques.

VII. FAQ : Les réponses de nos experts techniques

Comment calculer précisément le poids final de ma trappe à carreler pour valider le choix des vérins ?

Le calcul de la masse de la partie ouvrante répond à une formule volumétrique simple :

$$\text{Poids (kg)} = \left[ \text{Volume interne du bac (m}^3\text{)} \times 2400\text{ kg/m}^3\text{ (densité du béton)} \right] + \text{Poids du carrelage \& de la colle} + \text{Poids du châssis métallique à vide}$$

Pour donner un ordre de grandeur concret, une trappe classique de format 600×600 mm dotée d’un bac de 50 mm de profondeur dépassera systématiquement les 35 kg une fois remplie. C’est la raison pour laquelle notre bureau d’études conseille l’installation systématique de modèles équipés de vérins à gaz d’assistance dès que les dimensions d’ouverture dépassent le format 500×500 mm.

Puis-je poser une trappe à carreler en aluminium en extérieur sans risque ?

L’aluminium possède une excellente résistance à la corrosion et ne rouillera pas au contact de l’eau de pluie. Il peut donc tout à fait être installé sur une terrasse extérieure résidentielle. Cependant, l’aluminium est un métal plus souple que l’acier. Si la zone extérieure en question est susceptible de subir le passage, la manœuvre ou le stationnement d’un véhicule (comme une cour intérieure, une allée carrossable ou une entrée de garage), l’aluminium doit être proscrit au profit d’un modèle en acier galvanisé à chaud ou en acier inoxydable validé en classe de charge B125.

Quelles sont les dimensions standards disponibles sur le marché et comment choisir ?

Les dimensions standards usuelles correspondent aux besoins d’accès anthropométriques classiques : 300×300 mm (accès compteurs), 400×400 mm, 500×500 mm et le très répandu 600×600 mm (format optimal pour le passage d’un homme). Les formats supérieurs, hautement spécifiques, comme le 800×800 mm ou le 1000×1000 mm, sont généralement maintenus en stock d’usine exclusivement en finition acier galvanisé ou inox en raison des contraintes mécaniques lourdes associées à ces structures.

Quelles sont les opérations de maintenance périodiques pour garantir la longévité de la trappe ?

Une trappe de sol requiert une maintenance préventive extrêmement simple mais rigoureuse, à réaliser au minimum une à deux fois par an (idéalement à la sortie de l’automne et au début du printemps) :

1. Dévissez le système de verrouillage et ouvrez la trappe à son maximum.
2. À l’aide d’une brosse souple et d’un aspirateur, nettoyez minutieusement la gorge du cadre dormant. Retirez tous les dépôts accumulés (sable, terre, graviers, débris de chantier) qui pourraient perforer ou cisailler le joint lors de la fermeture.
3. Inspectez visuellement le joint EPDM. Nettoyez-le à l’eau claire.
4. Appliquez un film léger de spray silicone lubrifiant sur toute la surface du joint pour préserver l’élasticité naturelle du polymère et éviter qu’il ne colle au bac mobile avec le temps sous l’effet de la chaleur.
5. Graissez légèrement les filetages des vis de blocage et les articulations des charnières mécaniques si votre modèle en est équipé.

Conclusion : L’expertise technique au service de la durabilité

Choisir et installer une trappe de sol à carreler, c’est refuser le compromis entre la sécurité structurelle d’un bâtiment et la pureté de ses lignes architecturales. En analysant avec précision les contraintes d’exposition de votre environnement pour choisir le bon matériau (Aluminium, Acier Galvanisé ou Inox), en respectant scrupuleusement les exigences de transferts de charges dictées par la norme EN 124 (A15 ou B125), et en anticipant le confort d’exploitation par l’intégration d’une assistance hydraulique par vérins, vous assurez la parfaite pérennité de votre ouvrage maçonné.

Chez Couvercle Acier, nous mettons un point d’honneur à accompagner les artisans, les maîtres d’œuvre et les particuliers exigeants en leur fournissant des plans de réservation clairs et des fiches techniques détaillées pour chaque typologie de produit. Nous vous invitons à parcourir dès maintenant notre catalogue technique pour y découvrir notre gamme complète de trappes de sol de haute précision, adaptées à toutes les configurations de chantiers modernes.
