Trappe de Sol à vérin : Le Guide Complet en 5 Étapes Cruciales
L’accès aux espaces souterrains, qu’il s’agisse d’une cave résidentielle, d’un vide sanitaire ou d’un local technique industriel, pose un défi majeur en architecture et en bâtiment : celui de concilier la robustesse d’une fermeture au sol avec la facilité d’accès. Traditionnellement, un couvercle en acier lourd requiert une force physique considérable pour être manipulé, augmentant les risques de blessures et décourageant l’utilisation de l’espace inférieur.
C’est ici qu’intervient la trappe de sol a verin. Véritable concentré d’ingénierie mécanique et de chaudronnerie, cet équipement transforme une dalle lourde et difficile en une ouverture fluide, sécurisée et accessible à tous. Grâce à un système d’assistance mécanique performant, soulever une structure métallique de plusieurs dizaines de kilogrammes devient un geste simple et sans effort. Dans ce guide complet, nous analysons en détail le fonctionnement, les critères de choix, les aspects techniques et les étapes d’installation de cet équipement indispensable.
– Pourquoi choisir une trappe de sol à vérin ?

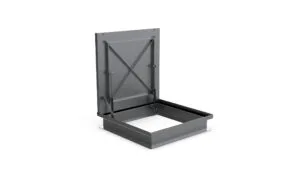

Le principe de l’assistance à l’ouverture : le vérin à gaz mécanique
Le cœur d’une trappe de visite sol assistée repose sur l’intégration de vérins cinématiques rigoureusement calibrés. Lorsque vous tentez de soulever manuellement un couvercle en acier standard, vous devez contrer l’intégralité de la gravité s’exerçant sur la masse de la tôle. Le vérin à gaz ou le vérin hydraulique agit comme un compensateur de charge. En accumulant de l’énergie lorsque la trappe est fermée, le vérin libère cette force dès l’amorce de l’ouverture.
Ce mécanisme annule l’effet de poids de la structure. Ainsi, une pression modérée de la main suffit pour engager le mouvement ascensionnel du couvercle. Le choix entre un vérin pneumatique (à gaz) et un vérin hydraulique dépend principalement des dimensions de l’ouvrage et du poids de la tôle à soulever, mais l’objectif reste identique : offrir un confort d’utilisation absolu au quotidien.
La trappe de sol à vérin : Un accès fluidifié pour la cave à vin et le vide sanitaire
Dans le cadre d’une habitation, la cave à vin ou le sous-sol sont des espaces de stockage ou de vie à part entière. Si l’accès est contraignant, cet espace perd de sa valeur. L’installation d’une trappe assistée garantit un passage régulier sans appréhension. Pour les professionnels devant inspecter un vide sanitaire ou un réseau de canalisations sous dalle, la rapidité d’exécution et la réduction de la pénibilité sont des arguments de poids. L’accès technique ne doit plus être une corvée, mais une formalité sécurisée.
La sécurité anti-chute : le blocage en position ouverte
La manipulation d’une trappe de sol lourde comporte un risque majeur : la fermeture accidentelle. Un coup de vent, un faux mouvement ou une perte d’équilibre peuvent faire retomber la tôle de manière violente. Pour contrer ce danger, nos modèles intègrent un dispositif de blocage de sécurité en position ouverte à 90°. Une fois la trappe totalement déployée, le mécanisme se verrouille automatiquement, empêchant tout retour en arrière. Pour refermer l’accès, une action volontaire sur le loquet de déverrouillage est nécessaire. Cette sécurité protège l’opérateur ou le particulier lorsqu’il descend les escaliers ou manipule du matériel depuis le sous-sol.
Les critères techniques essentiels d’un couvercle en acier robuste
La classe de résistance et de charge (A15, B125)
Le premier critère de choix lors de la conception d’un ouvrage métallique au sol est sa capacité à supporter les charges. Les trappes de sol doivent répondre à des normes strictes de résistance pour garantir la sécurité des personnes et des véhicules :
- La classe A15 (Résistance jusqu’à 1,5 tonne) : Ce modèle est idéal pour les zones exclusivement piétonnes, les cours intérieures privées, les terrasses ou l’accès à une cave à l’intérieur d’une maison. Elle supporte le poids de plusieurs personnes sans aucune déformation de la tôle.
- La classe B125 (Résistance jusqu’à 12,5 tonnes) : Ce niveau de robustesse est obligatoire dès lors que la trappe est installée dans une zone accessible aux véhicules légers, comme un garage, une allée de jardin carrossable ou un trottoir privatif. Le cadre et le couvercle sont renforcés par des traverses structurelles en acier pour encaisser le poids d’une voiture sans altérer le mécanisme des vérins.
L’étanchéité aux odeurs et à l’eau
Un sous-sol ou un vide sanitaire est par nature un endroit humide, parfois sujet à des remontées d’odeurs ou de gaz souterrains (comme le radon). Une bonne trappe de visite doit former une barrière hermétique entre l’espace inférieur et l’espace de vie supérieur. Pour cela, le châssis en acier intègre une gorge spécifique recevant un joint d’étanchéité périphérique en caoutchouc de haute qualité (souvent en EPDM ou néoprène). Lors de la fermeture, le couvercle vient s’écraser uniformément sur le joint grâce à un système de vissage ou de verrouillage par compression, garantissant ainsi une isolation parfaite contre l’eau de ruissellement, l’humidité ascendante et les mauvaises odeurs.
– Les matériaux : Acier galvanisé vs Acier inoxydable (inox).
Le choix du métal avec couvercle strié détermine la longévité de votre installation face à la corrosion :
- L’acier galvanisé : Représente le meilleur rapport qualité/prix pour la majorité des applications. L’acier subit un traitement thermique lui conférant une résistance exceptionnelle face à l’humidité ambiante d’une cave.
- L’acier inoxydable (Inox) : Recommandé pour les environnements très agressifs, hautement humides (proximité de piscine, industrie agroalimentaire) ou soumis à des exigences sanitaires strictes. L’inox offre une durabilité à vie sans altération visuelle ni mécanique.
Dimensions standards et fabrication sur-mesure : Quel format choisir ?

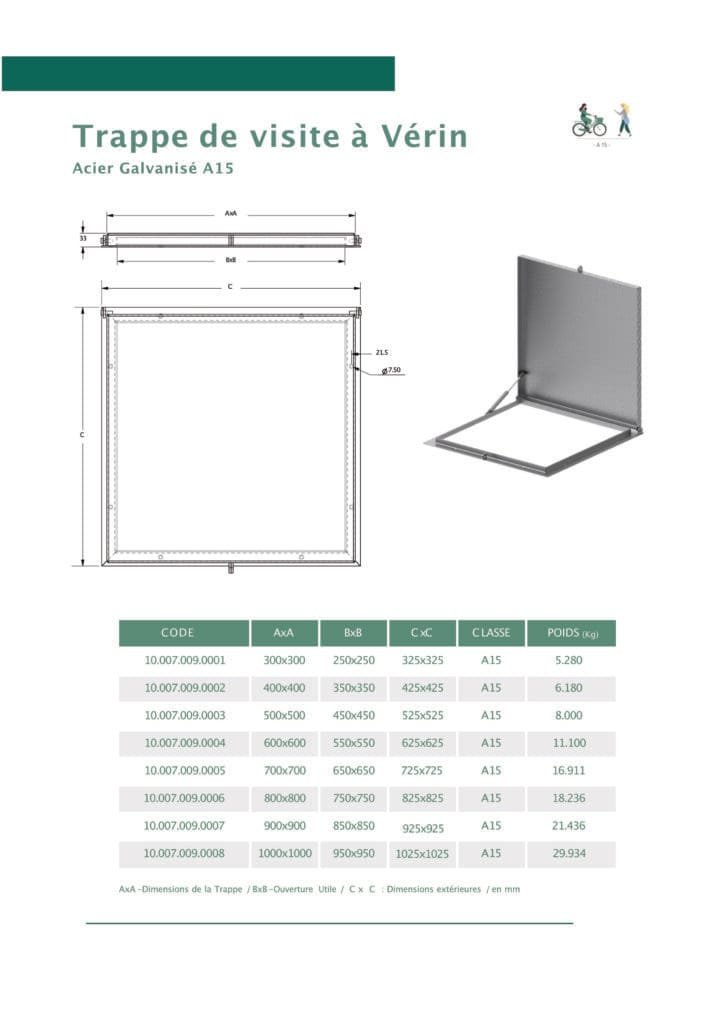

Focus sur les dimensions les plus recherchées : 1000×1000 mm, 900×900 mm et 800×800 mm
Le choix des dimensions dépend directement de la fonction de l’accès et de la morphologie des utilisateurs :
- Le format 1000×1000 mm (1m x 1m) : C’est le standard par excellence pour un accès principal à une cave. Cette largeur permet de descendre des marches confortablement tout en portant des charges (bouteilles, cartons, outils) sans risquer de heurter les bords du cadre.
- Le format 900×900 mm : Un excellent compromis intermédiaire qui s’intègre facilement dans les dalles résidentielles modernes tout en conservant une largeur de passage très confortable pour un adulte.
- Le format 800×800 mm : Plus compact, ce modèle est privilégié pour les accès purement techniques, la visite de compteurs, les gaines techniques ou les vides sanitaires où le passage est occasionnel et ne nécessite pas le transport d’objets encombrants.
Quand faut-il opter pour une fabrication de trappe sur-mesure ?
Tous les chantiers ne permettent pas l’installation d’un cadre standard. Dans le cadre de la rénovation de bâtis anciens, les trémies en béton ou les ouvertures dans les planchers en bois ont souvent des dimensions irrégulières ou hors-normes (par exemple 1150×850 mm). Forcer l’adaptation d’un cadre standard dans une ouverture inadaptée fragilise la structure de la dalle. C’est pourquoi la fabrication d’une trappe sur-mesure dans notre atelier en France permet d’ajuster le millimétrage du châssis, l’épaisseur de la tôle et la puissance exacte des vérins au gaz selon les contraintes réelles de votre projet.
Guide de pose et d’installation d’un châssis de sol à vérin
L’installation d’une trappe de sol ne s’improvise pas ; elle conditionne l’étanchéité, la sécurité et la bonne cinématique d’ouverture du système. Une pose mal alignée peut voiler le cadre et bloquer les vérins.
Étape 1 : La préparation de la trémie en béton
L’ouverture dans la dalle (la trémie) doit être parfaitement propre, d’équerre et présenter des rebords solides pour supporter le cadre en acier. Il est indispensable de vérifier la planéité des supports à l’aide d’un niveau à bulle. Si les bords sont irréguliers, réalisez un micro-cofrage pour obtenir une assise en béton lisse et parfaitement horizontale.
Étape 2 : Le positionnement et le scellement du cadre
Déposez le châssis métallique dans la trémie. Le cadre doit affleurer parfaitement le niveau du sol fini (prenant en compte l’épaisseur de votre futur revêtement : carrelage, résine ou béton ciré). Fixez le cadre à la dalle de béton à l’aide de chevilles mécaniques à haute résistance ou de goujons d’ancrage à travers les pattes de scellement prévues à cet effet.
Étape 3 : Le traitement anti-corrosion et l’importance de l’acier galvanisé
Pour les parties maçonnées et les zones en contact direct avec l’humidité du sol, l’utilisation de métaux traités est obligatoire. Pour comprendre les propriétés physiques de cette protection, vous pouvez consulter la définition de l’ Acier Galvanisé sur Wikipédia. Ce traitement par immersion assure que même scellé dans le béton humide, le cadre ne développera aucune rouille structurelle au fil des décennies.
Étape 4 : Le montage des vérins et les tests
Une fois le cadre parfaitement scellé et l’enrobé sec, procédez à la fixation des vérins sur leurs rotules respectives. Effectuez plusieurs cycles d’ouverture et de fermeture manuels pour vérifier que la tôle s’écrase correctement sur le joint d’étanchéité et que le loquet de sécurité s’enclenche de manière fluide à 90°.
Comment obtenir un devis personnalisé pour votre projet ?
Chaque projet de construction ou de rénovation possède ses propres spécificités techniques. Vous êtes un artisan du bâtiment à la recherche d’une fermeture technique de classe B125 pour un atelier ? Ou bien un particulier souhaitant aménager un accès discret et élégant vers sa cave à vin ? Alors notre atelier de chaudronnerie française conçoit des structures adaptées à vos exigences.
En tant que fabricant direct, nous éliminons les intermédiaires pour vous garantir une qualité industrielle au meilleur prix. Nos techniciens étudient vos plans et vous conseillent sur le dimensionnement de votre ouvrage ainsi que sur la puissance nécessaire pour vos mécanismes d’assistance. Découvrez toute notre gamme de trappe de visite sol en acier galvanisé, nos tampons fonte B125 – C250 et D400 ainsi que nos grilles caillebotis.
Pour configurer votre future ouverture au sol, obtenir les fiches techniques de nos modèles ou demander une étude personnalisée pour un format hors-norme, contactez notre équipe dès aujourd’hui. Nous établissons un chiffrage précis et gratuit sous 48 heures pour donner vie à vos projets d’aménagement professionnels et résidentiels.
